一、產品介紹
本公司生產的煤礦井下用聚乙烯管，是以高密度聚乙烯（HDPE）為主要原料，混配添加優質導電碳墨及磷系阻燃劑，通過專有技術工藝，使用先進的全自動真空定型塑料管材生產線一次擠出成型的塑料管材，自驗收簽字之日起進入保修服務期，保修期為12個月。經權威產品質量監督檢驗中心檢測，各項技術指標全部合格。具有阻燃、抗靜電、機械強度高、耐磨損、不結垢等優點。

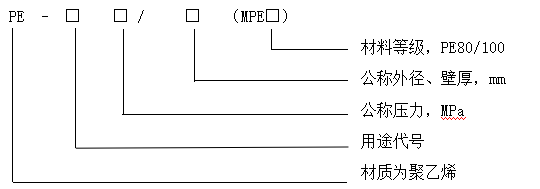

產品代號的含義
示例：PE-KM1.6/160（MPE100）表示PE10級材料壓力等級1.6Mpa，φ160mm的礦用聚乙烯瓦斯抽放管材。
二、應用范圍
煤礦井下用聚乙烯管主要用于：KM礦用通用管，KW礦用瓦斯抽放管，KS礦用供排水管，KZF礦用正壓通風管，KFF礦用負壓通風管，KJ礦用噴漿管。
三、產品特點及性能指標
1、重量輕、壽命長、施工方便。管材重量輕，只有鋼管的1/7，壽命卻是鋼管的4～5倍，運輸、安裝便捷，尤其在井下能大大降低工人的勞動強度，提高工作效率。
2、耐腐蝕性強。管材具有很強的耐腐蝕性，不需做防腐處理，節省了相關費用，綜合經濟效益是鋼管的5～6倍，特別適用于井下輸送高硫水。
3、管壁光潔度高，流體阻力小，不易結垢。管材抗結垢能力強，井下使用不易結垢，可節省大量除垢費用。內壁光滑，粗糙度為鋼管的2/5，輸送阻力小，在相同條件下，可提高輸送能力30％。
4、良好的水密性和環保性。施工方便，采用法蘭連接，簡易快捷，安全無滲漏。管材接合好、施工方便，原料為PE樹脂，衛生性能好，不存在污染，對工人身體無害，綠色環保，清潔無毒。
5、強度大、耐沖擊，機械性能優越。管材使用的HDPE樹脂，其耐磨性為鋼管的5～6倍?？估匣阅芎?不易脆化，有韌性，能吸收沖擊能，抗快速開裂能力好，斷裂伸長率可達到350％，在井下安裝時受地形沉降影響小。
6、阻燃、抗靜電。抗靜電、阻燃成分均勻分布在管材本體中，因而抗靜電、阻燃性能不會因使用時間長而受到影響?？轨o電、阻燃性能均符合國家標準，適用于井下易燃、易爆的特定場所。
7、管道機械及理化指標
（1）物理性能指標
項目 | 試驗標準值 | |
外觀 | 管材內外壁應光滑、平整、不允許有氣泡、裂口和明顯的溝紋、凹陷等，外觀色澤應均勻。 | |
壁厚偏差 | ≤14% | |
不圓度 | ≤5% | |
扁平試驗 | 壓至內徑重合，無裂紋、無破壞 | |
落錘沖擊試驗 | 落錘高度2m，錘重3kg或2kg，無裂紋、無破壞 | |
液壓試驗 | PE80 | 在9.0Mpa試驗壓力下保壓100小時，無滲漏、無破壞 |
PE100 | 在12.4Mpa試驗壓力下保壓100小時無滲漏、無破壞 | |
拉伸強度 | PE80 | ≥9.0Mpa |
PE100 | ≥12.4Mpa | |
拉斷伸長率 | PE80 | ≥300％ |
PE100 | ≥350％ | |
（2）阻燃、抗靜電性能指標
項目 | 試驗標準值 | |
靜電性能 | 內外表面電阻平均值，Ω | ≤1.0×106 |
酒精噴燈燃燒性能 | 有焰燃燒平均值，s | ≤3.00 |
有焰燃燒最大單值，s | ≤10.00 | |
無焰燃燒平均值，s | ≤20.00 | |
無焰燃燒最大單值，s | ≤60.00 | |
四、連接形式
內插熔接連接方式
五、主要原材料廠家情況
我公司原材料主要采用齊魯石化塑料有限公司生產的聚乙烯原料，齊魯石化坐落于山東省淄博市，占地面積16.65平方公里。公司始建于1966年，經過53年的建設，現已發展成為一家集石油加工、石油化工、煤化工、天然氣化工、鹽化工為一體，配套齊全的大型煉油、化工、化纖聯合企業。
公司目前擁有固定資產原值460億元，生產裝置141套。煉油綜合加工能力1300萬噸/年，乙烯產能80萬噸/年，化工產品年生產能力為合成樹脂110萬噸、熱電裝機容量66萬千瓦。主要生產聚乙烯、聚丙烯、聚氯乙烯、合成橡膠、合成纖維、等各種牌號120多種石油化工產品。截至2019年底，累計生產乙烯1847萬噸。
六、管材包裝、標志、包裝、運輸、貯存
1、標志
每根管材表面都要有清晰標志，標志包括以下內容：
A）“安全標志”標識及證書號
B）生產廠名
C）公稱直徑
D）產品用途代號
E）生產日期
F）壓力等級
2、包裝
管材應捆扎（用草繩或其他材料捆扎），也可根據用戶要求協商確定。
3、運輸
管材運輸時不得受劇烈捶擊和銳物劃傷，不得拋、摔和避免曝曬。
4、貯存
管材存放環境溫不得超過40℃，不準露天曝曬。存放場地應平整，堆放應整齊，堆放高度不得超過1.5m，距離熱源不少于1m。存放期自生產之日起，不得超過一年。
七、管材安裝
1、施工安裝前應復合管道的規格型號和標準使用壓力及使用場合，管道的標記應面向外側處于顯眼位置。
2、管道安裝時，不得有軸向扭曲，穿越巖（墻）壁或架棚時，不宜強制校正。
3、管道安裝時必須按照不同管徑和要求設置管卡或吊架（2-3米為宜），位置應準確，應在封閉前做好試壓和隱蔽工程的驗收記錄。
4、安裝現場不得有明火，禁止明火烘彎，管道不得作為拉攀、吊架等使用。
5、搬運管材時應小心輕放，嚴禁劇烈撞擊或與金屬等物體接觸及拋、滾、摔、拖。
八、安全警示
1、不同用途的聚乙烯管具有不同的表示電阻值，使用時，應嚴格區分，不得用錯。
2、使用前應核對使用壓力，不得超過規定的公稱壓力值。
